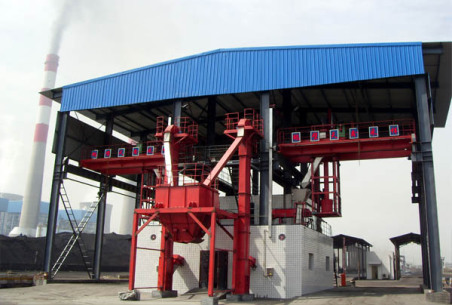

CY系列橋式采樣機
一、産品概述
CY系列橋式汽車、火車采樣機是近年來對煤采樣要(yào / yāo)求的提高和(hé / huò)被采樣煤量的增大，而專門設計的一種新型靜止煤炭和(hé / huò)顆粒物料的多級采樣設備。分爲(wéi / wèi)單跨單采、單跨雙采、單跨多采；雙跨單采、雙跨雙采、雙跨多采等多種工作方式。該設備避免了(le／liǎo)人爲(wéi / wèi)誤差，無偏倚，提高了(le／liǎo)精密度，同時效率高，節省勞動力，安全性能可靠。廣泛應用于煤炭、焦化、電力、冶金、化工、港口、商檢等行業和(hé / huò)部門。産品的設計參照國際标準ISO和(hé / huò)國家标準GB/T19494《煤炭機械化采樣》、GB474《煤樣的制備方法》、GB475《商品煤樣采取方法》等标準和(hé / huò)文獻。
二、主要(yào / yāo)特點
1.設備的采樣、放料、送料、除鐵、破碎、縮分、收集全部一體化完成，保證了(le／liǎo)所采集樣品的真實性和(hé / huò)代表性，經檢驗無系統偏差，精密度符合國标要(yào / yāo)求。
2.采樣車輛進入采樣區後可任意選點進行采樣，采樣無死角。保證了(le／liǎo)所采樣樣品的公平性和(hé / huò)公正性。
3.本機具有自動清洗功能，無障礙，能确保所采子樣不污染。
4.采樣頭特殊設計，具有鑽取、切割、破碎和(hé / huò)縮分等功能，并且頭部鑲有硬質合金刀片和(hé / huò)耐磨層，保證了(le／liǎo)采樣頭的采樣效果和(hé / huò)壽命，全平面、全斷面任意采樣，提高了(le／liǎo)工作效率。不受環境和(hé / huò)氣候條件的限制。
5. 全方位限位裝置，保證了(le／liǎo)設備的穩定運行，安全性高，能達到安全生産的要(yào / yāo)求。
6.整機手動/自動兩種操作方式，結構緊湊便于操作和(hé / huò)維護，維修量低，性能優越。
三、主要(yào / yāo)技術參數（單跨單采）
工 作 方 式： 齒式螺旋鑽取工作方式
采 樣 行 程： 0-3000m全斷面
有效采樣行程： 2200mm
适 應 粒 度： 1-300mm
采 樣 樣 品： 各種散裝物料如原煤、焦炭、精煤、糧食、各種礦石等
适 用 車 型： 各種汽車、火車
采樣頭直徑： 100-425任選
采樣工作方式： 任意布點，連續采樣
一次采樣時間： ≤60秒/次
裝 機 功 率： 30KW 380V 50Hz
執 行 标 準： GB474-1996 GB/T19494 GB475-1996等
采樣頭轉速： 約100r/min
升 降 速 度： 0.08m/s
總 高： 12800mm
總 寬： 10000mm
總 長： 18500mm
總 重 量 : 約25T
四、設備結構的組成
采樣機主要(yào / yāo)由基礎部分、棚架部分、采樣大車部分、采樣小車部分、采樣頭部分、升降部分、螺旋部分、料樣收集器、振動給料部分、破碎部分、除鐵器、縮分部分、料樣收集部分、電器控制部分、限位裝置部分、棄料反排系統等部分構成。保證了(le／liǎo)設備的合理、安全、穩定運行。
