中華人民共和(hé / huò)國國家标準煤灰熔融性的測定方法
中華人民共和(hé / huò)國标準計量局發布1974 年1 1 月1 日實施
中華人民共和(hé / huò)國燃料化學工業部提出煤炭科學研究院北京煤炭研究所起草
本标準适用于褐煤、煙煤、無煙煤、石煤、泥煤和(hé / huò)焦炭灰熔融性的測定。
方法要(yào / yāo)點：将煤灰制成一定尺寸的三角錐體，在一定的氣體介質中，以一定的升溫速度加熱，觀察灰錐在受熱過程中的形态變化，測定它的三個熔融特征溫度——變形溫度(T1)、軟化溫度(T2)和(hé / huò)流動溫度(T3) 。
一、定義
1.變形溫度(T1)：灰錐尖端開始變圓或彎曲時的溫度(圖1 中T1)。
2.軟化溫度(T2)：灰錐變形至下列情況時的溫度：錐體彎曲至錐尖觸及托闆、灰錐變成球形和(hé / huò)高度等于(或小于)底長的半球形(圖1 中T2)。
3.流動溫度(T3) ：灰錐熔化成液體或展開成高度在1.5mm 以下的薄層(圖1 中T3)。
圖1 灰錐熔融特征示意圖
注：對某些煤灰可能得不到特征溫度點，而發生下列情況：
燒結：灰錐明顯縮小至似乎熔化，但實際卻變成燒結塊，保持一定的輪廓。
收縮：灰錐由于揮發而明顯縮小，但卻保持原來的形狀。
膨脹和(hé / huò)鼓泡：錐體明顯脹大和(hé / huò)鼓氣泡。
二、試驗條件
4.試樣形狀和(hé / huò)大小：試樣爲(wéi / wèi)三角錐體，高20mm，底爲(wéi / wèi)邊長7mm 的正三角形，灰錐的垂直于底面的側面與托闆表面相垂直。
5.試驗氣氛：
(1)弱還原性氣氛，可采用下述兩種方法之一進行控制：
a.爐内封入石墨或用無煙煤上蓋一層石墨。
b.爐内通入50±10%的氫氣和(hé / huò)50±10%的二氧化碳混合氣體。
(2)氧化性氣氛，爐内不放任何含碳物質，并讓空氣自由流通。
三、儀器設備、材料和(hé / huò)試劑
6.儀器設備：
(1)矽碳管高溫爐(圖2)：爐膛直徑爲(wéi / wèi)50～70mm、長600mm 的卧式爐，或滿足下列條件的其他高溫爐：

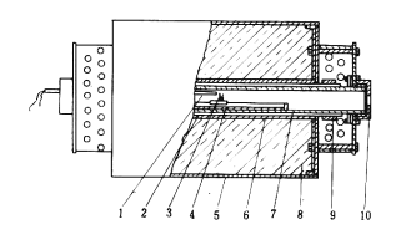

圖2 矽碳管高溫爐
1—熱電偶；2—矽碳管；3—灰錐；4—剛玉舟；
5—爐殼；6—剛玉外套管；7—剛玉内套管；8—泡沫氧化鋁保溫磚；9—電闆片；10—觀察孔
a.有足夠長的恒溫帶，其各部溫差≤5℃。
b.能按照規定的升溫速度加熱到1500℃。
c.能控制爐内氣氛爲(wéi / wèi)弱還原性和(hé / huò)氧化性。
d.能随時觀察試樣在受熱過程中的變化情況。
(2)調壓變壓器：容量5～10kV·A，調壓範圍0～250V，連續調壓。
(3)鉑铑-鉑熱電偶及高溫計：精确度1 級，測量範圍0～1600℃，校正後使用，并在使用時将熱電偶加氣密的剛玉套管保護。
(4)灰錐模子(圖3)：由對稱的兩個半塊組成，用黃銅或不鏽鋼制作。
(5)灰錐托闆模子(圖4)：由模座、墊片和(hé / huò)頂闆三部分組成，用硬木或竹制作。
(6)馬弗爐：可加熱到800～850℃，并帶有溫度控制裝置。
(7)簡易氣體分析器：可測定一氧化碳、二氧化碳和(hé / huò)氧氣。
(8)墨鏡：藍色或黑色。
(9)手電筒。
7.材料和(hé / huò)試劑：
(1)剛玉舟(圖5)。

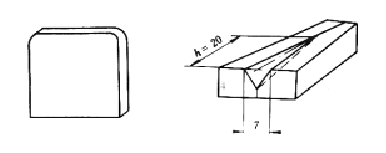

圖3 灰錐模子

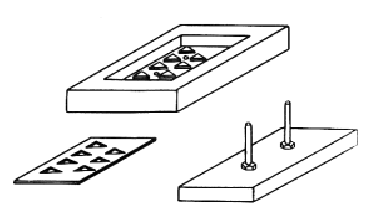

圖4 灰錐托闆模子

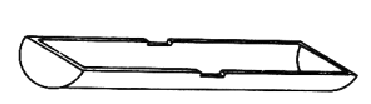

圖5 剛玉舟
(2)石墨：工業用，灰分≤15%，粒度≤0.5mm。
(3)無煙煤：粒度≤0.5mm。
(4)鎂砂：氧化鎂(MgO)含量≥85%，粒度≤0.2mm。
(5)糊精：三級純，配成10%水溶液，煮沸。
四、試驗步驟
8.灰錐的制備：取粒度小于0.20mm 的分析煤樣，按GB 212—63“煤的工業分析方法”的規定，使其完全灰化并用瑪瑙研缽研細至0.1mm 以下。取1～2g 煤灰放在瓷闆或玻璃闆上，用數滴10%的糊精水溶液潤濕注，調成可塑狀，然後用小尖刀鏟入灰錐模中擠壓成型。用小尖刀将模内灰錐小心地(dì / de)推至瓷闆或玻璃闆上，于空氣中風幹或于60℃下烘幹備用。
注：除糊精外，可視煤灰的可塑性而選用水、10%的可溶性澱粉或阿拉伯膠水溶液。
9.灰錐托闆的制作：灰錐托闆可在耐火材料廠訂購或自行制作，制作手續如下：
取适量粒度≤0.1mm 的鎂砂，用10%的糊精水溶液潤濕成可塑狀。将墊片放入模座。用小尖刀将鎂砂鏟入模座中，用小錘輕輕錘打成型。用頂闆将成型托闆輕輕頂出，先于空氣中風幹，然後在煤灰熔融性測定爐中灼燒到1500℃。除鎂砂外也可用三氧化二鋁等其他材料制成托闆。托闆必須在1500℃以上不變形，不與灰樣發生作用。
10.操作手續：
(1)在弱還原性氣氛中測定：用10%的糊精水溶液将少量鎂砂調成糊狀，用它将灰錐固定在灰錐托闆的三角坑内，并使灰錐的垂直于底面的側面與托闆表面相垂直。
如用封入含碳物質的方法來産生弱還原性氣氛，則在剛玉舟中央放置石墨粉15～20g，兩端放置無煙煤30～40g(對氣疏的高剛玉管爐膛)或在剛玉舟中央放置石墨粉5～6g(對氣密的剛玉管爐膛)注。
如用通氣法來産生弱還原性氣氛，則從600℃開始通入少量二氧化碳以排除空氣，從700℃開始輸入50±10%的氫氣和(hé / huò)50±10%二氧化碳的混合氣，通氣速度以能避免空氣漏入爐内爲(wéi / wèi)準，對于氣密的剛玉管爐膛爲(wéi / wèi)每分鍾100mL 以上。
将帶灰錐的托闆置于剛玉舟之凹槽上。
将熱電偶從爐後熱電偶插入孔插入爐内，并使其熱端位于高溫恒溫帶中央正上方，但不觸及爐膛。
擰緊觀測口蓋，在手電筒照明下将剛玉舟徐徐推入爐内，并使灰錐緊鄰熱電偶熱端(相距2mm 左右)。擰上觀測口蓋，開始加熱。控制升溫速度爲(wéi / wèi)：
900℃以前，15～20℃/min；
900℃以後，5±1℃/min。
每20min 記錄一次電壓、電流和(hé / huò)溫度。
随時觀察灰錐的形态變化(高溫下觀察時，需戴上墨鏡)，記錄灰錐的三個熔融特征溫度T1、T2 和(hé / huò)T3 。
待全部灰錐都到達T3 或爐溫升至1500℃時斷電結束試驗。
待爐子冷卻後，取出剛玉舟，拿下托闆仔細檢查其表面，如發現試樣與托闆共熔，則應另換一種托闆重新試驗。
(2)在氧化性氣氛中測定：試驗手續與本條第(1)款相同，但剛玉舟内不放任何含碳物質，并使空氣在爐内自由流通。
注：除石墨和(hé / huò)無煙煤外，可根據具體條件采用木炭、焦炭或石油焦。它們的粒度、數量和(hé / huò)放置部位視爐膛的大小，氣密程度和(hé / huò)含碳物質的具體性質而适當調整。
11.爐内氣氛性質的檢查：定期用下述方法之一檢查爐内氣氛：
(1)标準錐法：選取含三氧化二鐵20%～30%的易熔煤灰，預先在強還原性(爐内通入100%的氫氣或封入大量無煙煤或木炭)、弱還原性和(hé / huò)氧化性氣氛中分别測出其熔融特征溫度(在強還原性和(hé / huò)氧化性氣氛中所測T2 或T3 應比弱還原性者高100～300℃)，然後以它爲(wéi / wèi)标準來檢定爐内氣氛性質。當用上述煤灰進行檢定時，其T2 或T3 測定值與弱還原性氣氛中的測定值相差若不超過50℃，則證明爐内氣氛爲(wéi / wèi)弱還原性；如超過50℃，則可根據它們與強還原性和(hé / huò)氧化性氣氛中的測定值的相差情況以及剛玉舟内碳的氧化程度來判斷爐内氣氛。如用這種方法判斷不出，則應取氣進行爐内氣體成分分析。
(2)取氣分析法：用一根剛玉管從爐子高溫帶以5～7mL/min 的速度取出氣體進行成分分析。如在1000～1300℃範圍内還原性氣體(一氧化碳、氫氣和(hé / huò)甲烷)體積百分含量爲(wéi / wèi)10%～70%，同時1100℃以下時它們和(hé / huò)二氧化碳之體積比≤1∶1，氧含量≤0.5%，則爲(wéi / wèi)弱還原性氣氛。
五、試驗記錄
12.記錄灰錐的三個熔融特征溫度T1、T2 和(hé / huò)T3 。
13.記錄試驗氣氛性質及其控制方法。
14.記錄灰錐托闆材料及試驗後的表面熔融特征。
15.記錄試樣的燒結、收縮、膨脹和(hé / huò)鼓泡現象及其相應溫度。
六、結果處理及允許誤差
16.每一灰樣分别于不同爐次中各測一次。将兩次測定結果取算術平均值後，按四舍五入的進位原則，化整到10℃報出。
17.同一實驗室允許誤差：
ΔT1≤60℃
ΔT2≤40℃
ΔT3≤40℃
18.不同實驗室允許誤差：
ΔT2≤80℃和(hé / huò)ΔT3≤80℃
