中華人民共和(hé / huò)國國家标準
煤樣的制備方法GB474—83
Method for the preparation of coal sample
國家标準局1983-06-15 發布1984-01-01 實施
本标準适用于将各煤種的商品煤樣、煤層煤樣、生産煤樣、煤芯煤樣和(hé / huò)其他煤樣制備成分析煤樣。
1 房屋、設備和(hé / huò)工具
1.1 煤樣室(包括制樣、貯樣、幹燥、減灰等房間)應寬大敞亮，不受風雨侵襲及外來灰塵的影響，要(yào / yāo)有防塵設備。
制樣室所有房間都需用水泥地(dì / de)面。粉碎房間進行堆摻的地(dì / de)方，還需在水泥地(dì / de)面上鋪以厚度6mm 以上的鋼闆。貯存煤樣的房間不應有熱源。
1.2 設備和(hé / huò)工具
1.2.1 适用制樣的破碎機爲(wéi / wèi)颚式破碎機、錘式破碎機、對輥破碎機、鋼制棒(球)磨機、其他密封式研磨機以及無系統誤差、精确度符合要(yào / yāo)求的各種縮分機和(hé / huò)破碎縮分機等。
1.2.2 手工磨碎煤樣用的鋼闆和(hé / huò)鋼輥。

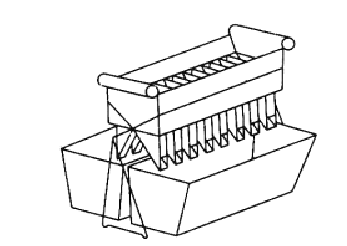

圖1 二分器示意圖.
1.2.3 不同規格的二分器(如圖1 所示)，二分器的格槽寬度爲(wéi / wèi)煤樣中最大粒度的2.5～3 倍，但不小于5mm。格槽的數目兩側應相等，每側至少8個，各格槽的寬度應該相同，格槽斜面的坡度不小于60°。
1.2.4 十字分樣闆、平闆鐵鍬、鐵鏟、鍍鋅鐵盤或搪瓷盤、毛刷、台秤、托盤天平、電動清掃設備和(hé / huò)磁鐵。
1.2.5 儲存全水分煤樣和(hé / huò)分析試驗煤樣的嚴密容器。盛煤樣的容器和(hé / huò)包裝要(yào / yāo)幹淨。
1.2.6 振篩機和(hé / huò)孔徑爲(wéi / wèi)25，13，3，1 和(hé / huò)0.2mm 的方孔篩，3mm 的圓孔篩。
1.2.7 可調節溫度到45～50℃的鼓風幹燥箱
1.2.8 減灰用的布兜或抽濾機和(hé / huò)尼龍濾布。
1.2.9 撈取煤樣的撈勺，用網孔0.5mm×0.5mm 銅絲網或網孔近似的尼龍布制成。撈勺直徑要(yào / yāo)小于減灰用桶直徑的1/2。
1.2.10 減灰用的桶和(hé / huò)儲存重液的桶，用鍍鋅鐵闆、塑料闆或其他防腐蝕材料制成。
1.2.11 液體比重計一套，測量範圍爲(wéi / wèi)1.00～2.00，分度爲(wéi / wèi)0.01。
2 制備煤樣的精确度
2.1 煤樣制備和(hé / huò)分析的總方差爲(wéi / wèi)0.05A2。A 爲(wéi / wèi)采樣、制樣和(hé / huò)分析的總精确度。A 值規定如下：
原煤灰分大于20% ，A 爲(wéi / wèi)±2；
原煤灰分10％～20%，A 爲(wéi / wèi)實際灰分的
原煤灰分小于10%，A 爲(wéi / wèi)±1；
煉焦精煤，A 爲(wéi / wèi)±1；
其他洗煤，A 爲(wéi / wèi)±1.5。
2.2 在下列情況下需要(yào / yāo)檢驗制備煤樣的精确度：
2.2.1 采用新的制備煤樣的方案時；
2.2.2 采用新的縮分機械時；
2.2.3 對制備煤樣的精确度發生懷疑時；
2.2.4 其他認爲(wéi / wèi)有必要(yào / yāo)檢驗制備煤樣的精确度時。
2.3 制備煤樣精确度的檢驗方法見附錄A。
3 煤樣的制備
3.1 收到煤樣後，須按來樣标簽逐項核對。并應将煤種、粒度、采樣地(dì / de)點、包裝情況、煤樣重量、收樣和(hé / huò)制備時間等項詳細地(dì / de)登記在煤樣記錄本上，并進行編号，如系商品煤樣，還應登記車号和(hé / huò)發運噸數。
3.2 煤樣應按本标準規定的制備系統(見圖2)及時制備成分析煤樣，或先制成适當粒級的煤樣。如果水分大，影響進一步破碎、縮分時，應适當地(dì / de)進行幹燥。
3.3 除使用破碎縮分機外，煤樣應破碎至全部通過相應的篩子，再進行縮分。大于25 mm的煤樣未經破碎不允許縮分
3.4 煤樣的制備既可一次完成，也可分幾部分處理。若分幾部分，則每部分都應按同一比例縮分出煤樣，再将各部分的煤樣合起來作爲(wéi / wèi)一個煤樣。
3.5 每次破碎、縮分前後，機器和(hé / huò)用具都要(yào / yāo)清掃幹淨。制樣人員在制備煤樣的過程中，應穿專用鞋，以免污染煤樣。
若不易清掃的密封式破碎機(如錘式破碎機)和(hé / huò)破碎縮分機隻用于處理單一品種的大量煤樣時，處理每個煤樣之前，可用采取該煤樣的煤通過機器予以“沖洗”，棄去“沖洗”煤後再處理煤樣。處理完之後，再反複開、停機器幾次，以排淨滞留煤樣。
3.6 煤樣的縮分，除水分大、無法使用機械破碎者外，應盡可能使用二分器和(hé / huò)縮分機械，以減少縮分誤差。縮分後留樣重量與粒度的關系見圖2。

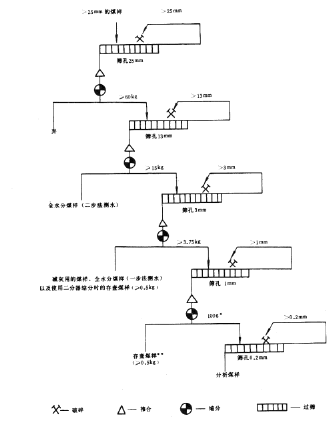

圖2 煤樣的制備系統
3.6.1 縮分機必須經過檢驗方可使用。檢驗縮分機的煤樣的進一步縮分，必須使用二分器。
3.6.2 使用二分器縮分煤樣，縮分前不需要(yào / yāo)混合。入料時，簸箕需向一側傾斜，并要(yào / yāo)沿着二分器的長度方向往複擺動，以使煤樣比較均勻地(dì / de)通過二分器。縮分後任取一邊的煤樣。
3.6.3 堆錐四分法縮分煤樣，是把已破碎、過篩的煤樣用平闆鐵鍬鏟起堆成圓錐體，再交互地(dì / de)從煤樣堆兩邊對角貼底逐鍬鏟起堆成另一個圓錐。每鍬鏟起的煤樣，不應過多，并分兩三次撒落在新錐頂端，使其均勻地(dì / de)落在新錐的四周。如此反複三次，以使煤樣的粒度分布均勻。
再由煤樣堆頂端，從中心向周圍均勻地(dì / de)将煤樣攤平(煤樣較多時)或壓平(煤樣較少時)成厚度适當的扁平體。将十字分樣闆放在扁平體的正中，向下壓至鋼闆，煤樣被分成四個相等的扇形體。将相對的兩個扇形體抛去，留下的兩個扇形體按圖2 系統規定的粒度和(hé / huò)重量限度，制備成分析煤樣或适當粒度級的煤樣。
煤樣經過逐步的破碎和(hé / huò)縮分，粒度與重量逐漸變小，摻合煤樣用的鐵鍬，需相應地(dì / de)适當改小或相應地(dì / de)減少每次鏟起的煤樣數量。

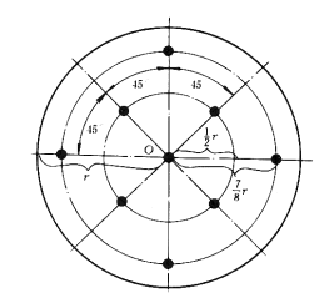

圖3 九點法取全水分煤樣布點示意圖
O—煤樣堆的中心；r—煤樣堆的半徑
3.7 在磨制0.2mm 的分析煤樣之前，應将煤樣用磁鐵吸去混入的鐵屑，磨碎到全部通過孔徑爲(wéi / wèi)0.2mm 的篩子，裝入煤樣瓶中(裝入煤樣的量應不超過煤樣瓶容積的3/4，以便于混合)，送交化驗室化驗。裝瓶前，分析煤樣應達到空氣幹燥狀态。
3.8 煤芯煤樣可從小于3mm 的煤樣中縮分出重量100g，按本标準3.7 條的規定制備成分析煤樣。
3.9 全水分煤樣的制備
3.9.1 測定全水分的煤樣既可由水分專用煤樣制備，也可在制備煤樣過程中分取。
3.9.2 除使用一次就能縮分出測定全水分所需數量的煤樣的縮分機外，煤樣破碎到規定粒度，稍加混合，攤平後用九點法(布點如圖3)縮分。全水分煤樣的制備要(yào / yāo)迅速。
3.9.3 對水分不太大的煤樣，可用破碎機一次破碎至小于3mm，縮分出100g，裝入煤樣瓶中封嚴(裝樣量不得超過煤樣瓶容積的3/4)，貼好标簽，稱出重量，速送化驗室測定全水分。
3.9.4 水分太大不能順利地(dì / de)通過破碎機和(hé / huò)縮分機的煤樣，應破碎到小于13mm，用九點法縮分出2kg，裝入嚴密的容器中，封嚴後速送化驗室測定全水分。

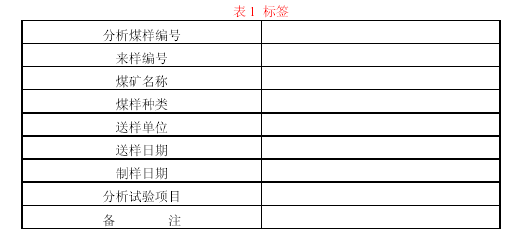

3.10 存查煤樣，除必須在容器上貼好标簽外，還應在容器内放入煤樣标簽，封好。标簽格式可參照表1。
3.10.1 一般存查煤樣的縮分見圖2。如有特殊要(yào / yāo)求，可根據需要(yào / yāo)決定存查煤樣的粒度和(hé / huò)重量。
3.10.2 商品煤的存查煤樣，從報出結果之日起一般應保存2 個月，以備仲裁和(hé / huò)複查用。生産檢查煤樣的保存時間由有關煤質檢查人員決定。
其他分析試驗煤樣，根據需要(yào / yāo)确定保存時間。
4 煤樣的減灰
4.1 灰分大于10%的煤，需要(yào / yāo)用浮煤進行分析試驗時，應将小于3mm 的原煤煤樣放入重液中減灰。
4.2 減灰重液爲(wéi / wèi)氯化鋅水溶液。重液比重的規定如下：
4.2.1 煙煤、褐煤一般用比重爲(wéi / wèi)1.4 的重液減灰。如用比重爲(wéi / wèi)1.4 的重液減灰後灰分仍大于10%的煤樣，可用比重爲(wéi / wèi)1.35 的重液再減灰一次。如灰分仍大于10%，則不再減灰。
灰比重的計算步驟如下：

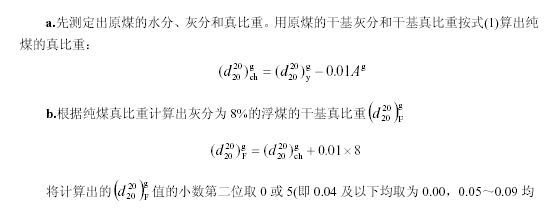

a.先測定出原煤的水分、灰分和(hé / huò)真比重。用原煤的幹基灰分和(hé / huò)幹基真比重按式(1)算出純煤的真比重：

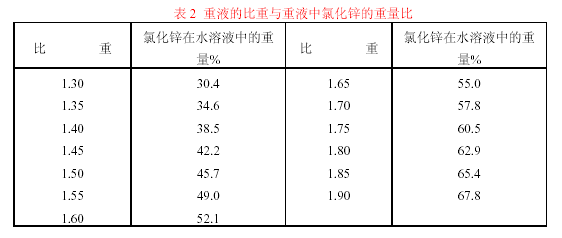

取爲(wéi / wèi)0.05)，即爲(wéi / wèi)減灰比重。重液的配制參見表2。
4.3 減灰操作步驟：
4.3.1 煤樣減灰之前，先用比重計測量重液的比重，使其達到所要(yào / yāo)求的值。
4.3.2 先在小于3mm 的煤樣中加入少量重液，攪拌至全部潤濕後再加入足夠的重液，充分攪拌，然後放置至少5min，用撈勺沿液面撈起重液上的浮煤，放入布兜或抽濾機中。再用水沖洗淨煤粒上的氯化鋅。變質程度低的煤(如褐煤、長焰煤)，先用冷水把表面的氯化鋅沖掉，然後再用50～60℃的熱水浸洗一兩次，每次至少5min，最後用冷水沖淨。
煤粒上的氯化鋅沖洗幹淨的标志是：分别用試管接取同體積的淨水和(hé / huò)沖洗過煤的水，試管中再各加2 滴1%的硝酸銀溶液，其乳濁度應相同。
4.3.3 減灰後的浮煤，倒入鍍鋅鐵盤或其他不鏽金屬的淺盤中(煤樣厚度不超過5mm)，在45～50℃的恒溫幹燥箱中進行幹燥後，再根據化驗要(yào / yāo)求按原煤制樣的有關規定制備煤樣。
附錄A
制備煤樣全過程的精确度的檢驗方法
(補充件)
本方法的目的是檢驗實測值和(hé / huò)0.05 Ａ2 之間的差值是否有顯著性。
A1 首先将煤樣混勻後縮分爲(wéi / wèi)兩部分(或縮分出兩部分)，然後，再分别把每一部分當作一個煤樣單獨處理，以得到兩個分析煤樣。分别化驗這兩個分析煤樣的水分、灰分，算出幹基灰分，并求出兩者幹基灰分的差值。
做20 個同種煤的煤樣。連續10 個h 值的絕對值爲(wéi / wèi)一組(不能選擇分組)，求出每組的平均值h 。
A2 連續兩組的平均值h 均小于0.37A，則認爲(wéi / wèi)煤樣制備符合要(yào / yāo)求。如果有一組的平均值h大于0.37A，就表明制樣方差過大，需要(yào / yāo)檢查原因，采取改進措施，使之符合精确度要(yào / yāo)求。
附錄B
縮分機的檢驗方法
(補充件)
目的是檢驗縮分機(包括破碎縮分機)的精确度是否符合0.05 Ａ2 的要(yào / yāo)求和(hé / huò)縮分機有沒有系統誤差。

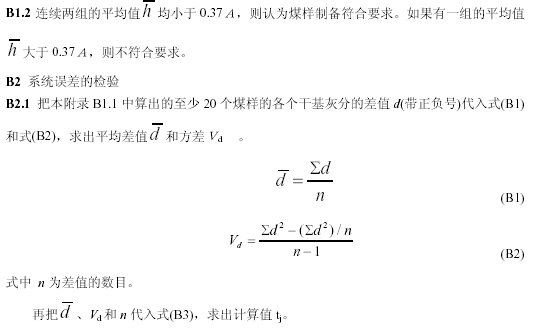

B1 精确度的檢驗
B1.1 把從縮分機縮分出來的少量煤樣和(hé / huò)大量煤樣分别用二分器縮分，制備成分析試驗煤樣。化驗水分、灰分，算出幹基灰分，并求出兩者幹基灰分的差值。
至少做20 個同種煤的煤樣。連續的10 個h 值的絕對值爲(wéi / wèi)一組(不能選擇分組)，求出每
_________________________
附加說明：
本标準由中華人民共和(hé / huò)國煤炭工業部提出。
本标準由煤炭科學院北京煤化所負責起草。
本标準主要(yào / yāo)起草人孟憲英。
本标準于1964 年10 月首次發布。
